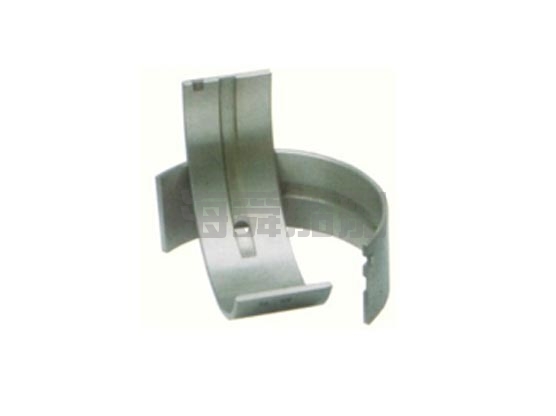

船用柴油机配件连杆轴瓦

连杆轴瓦包括连杆上瓦和连杆下瓦，安装在连杆和曲轴的连接部位，起耐磨、连接、支撑、传动作用。连杆上瓦的内圆柱面上沿周向设置有油槽，油槽对应的圆心角为80～120°，油槽部的连杆瓦壁上设置有过油孔。

通过在连杆瓦上设置具有合理弧长的油槽，从而保证了在发动机工作过程中，机油可以在最恰当的时机和时间段向活塞供油，保证活塞冷却良好，避免气缸磨损损坏；同时其合理的油槽弧长，可保证机油供油量，既能保证可靠冷却，还能避免机油浪费和过多机油对发动机工作的负面影响；同时连杆瓦上设置的定位凸起，使连杆瓦能装配在合理的位置，以使连杆瓦油槽部位避开重负荷受力区，保证工作时连杆瓦磨损小。
